Fiberglas Alem İmalatı ve Tasarımı

Alem, minarenin en tepesindeki küçük parçadır ama caminin siluetini bitiren şeydir. Klasik alem dövme bakırdan yapılırdı; bugün fiberglas, aynı formu daha hafif ve daha uzun ömürlü biçimde vermeye izin veriyor.

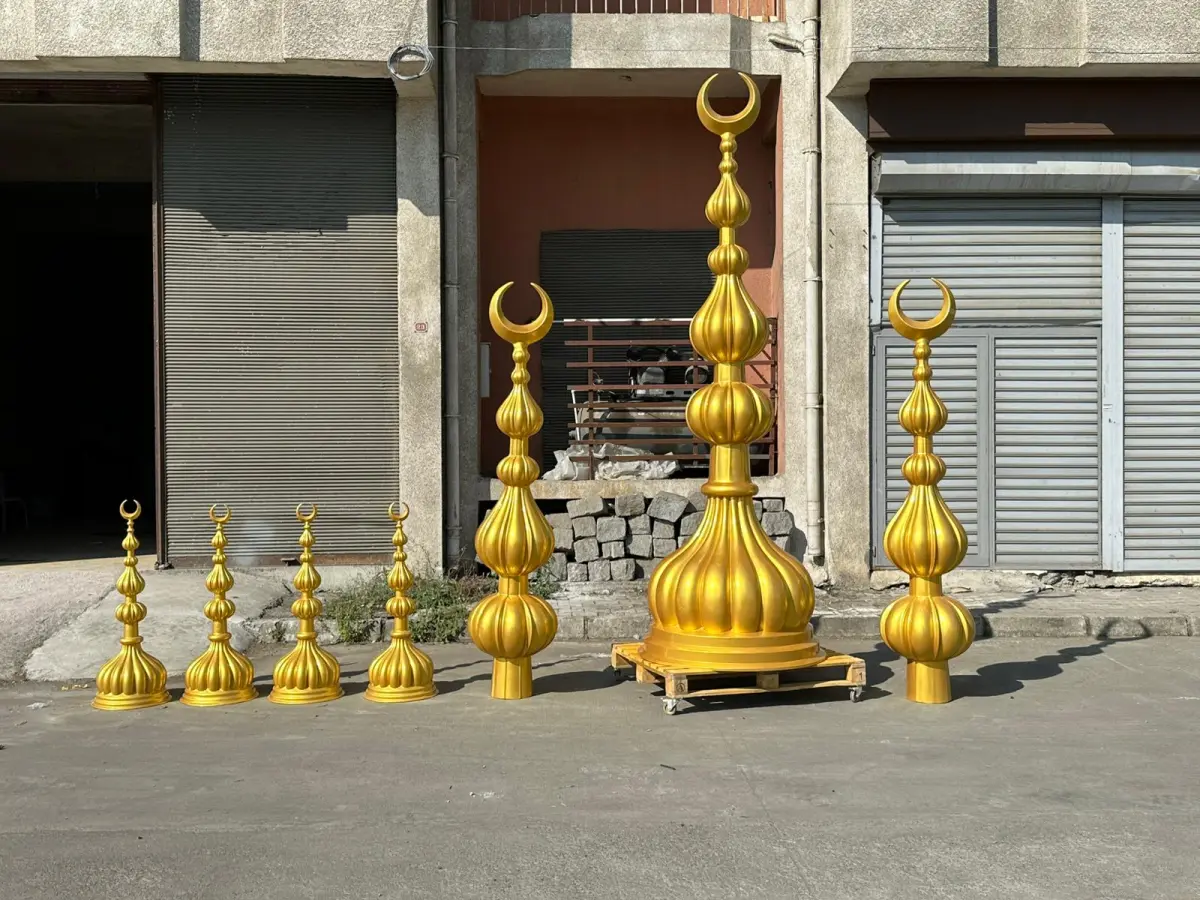

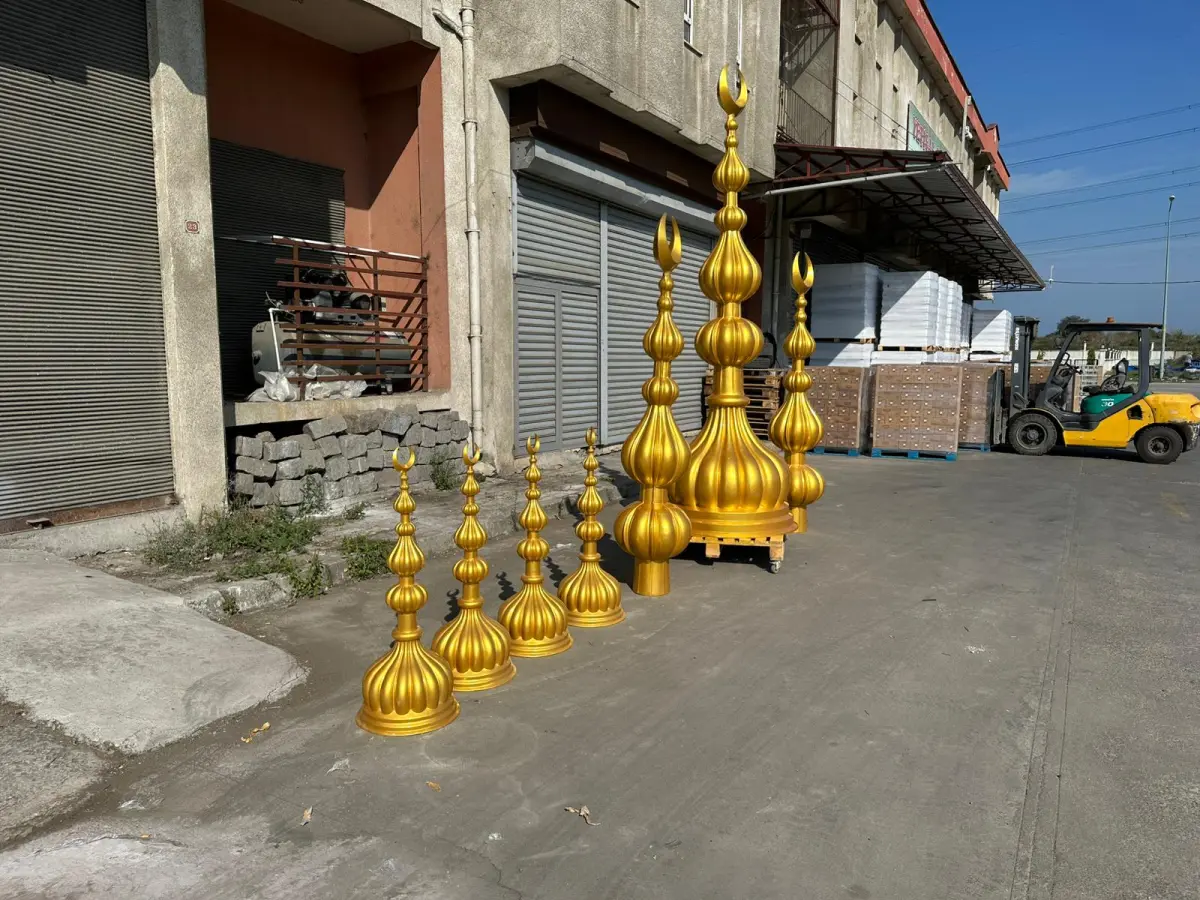

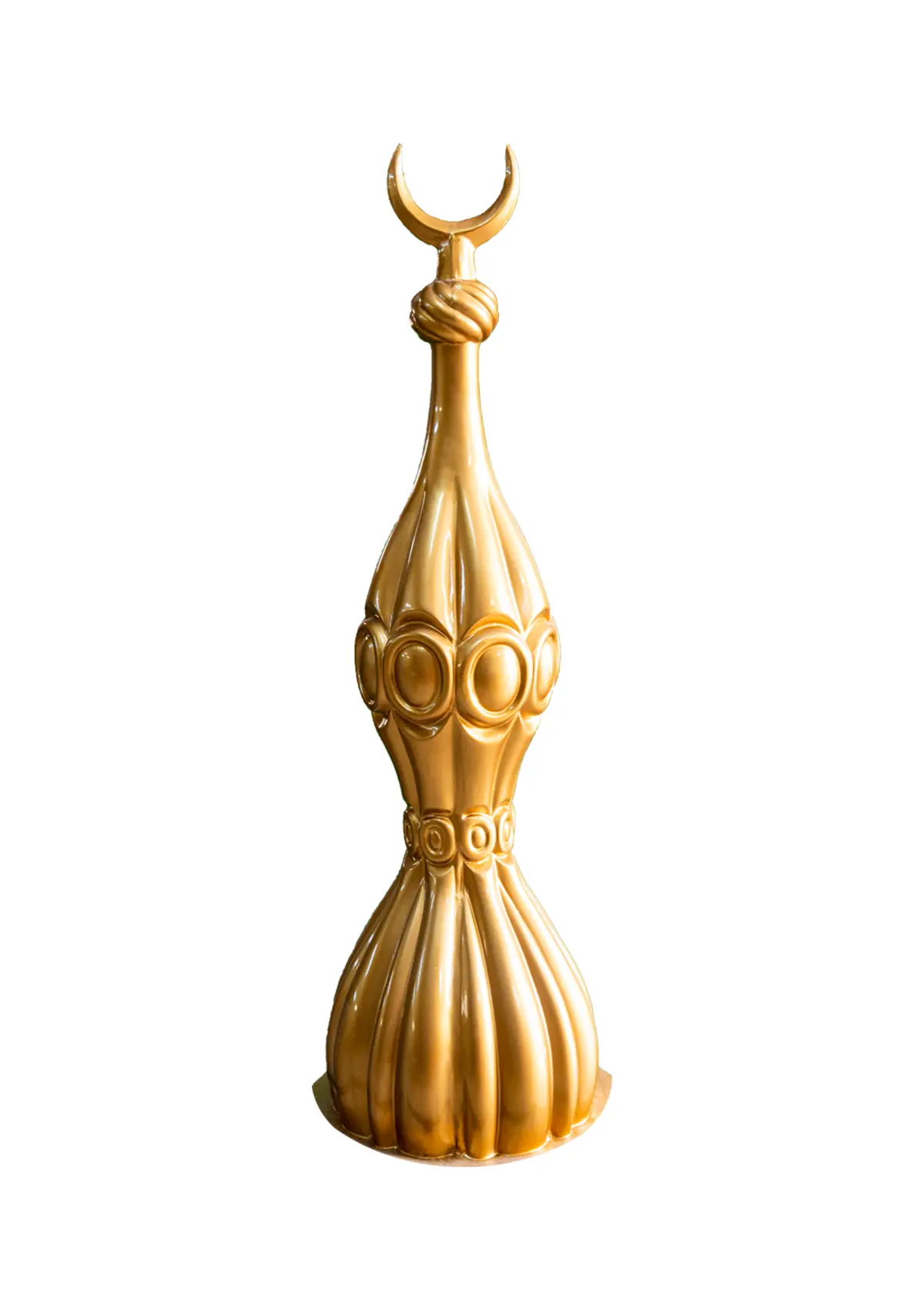

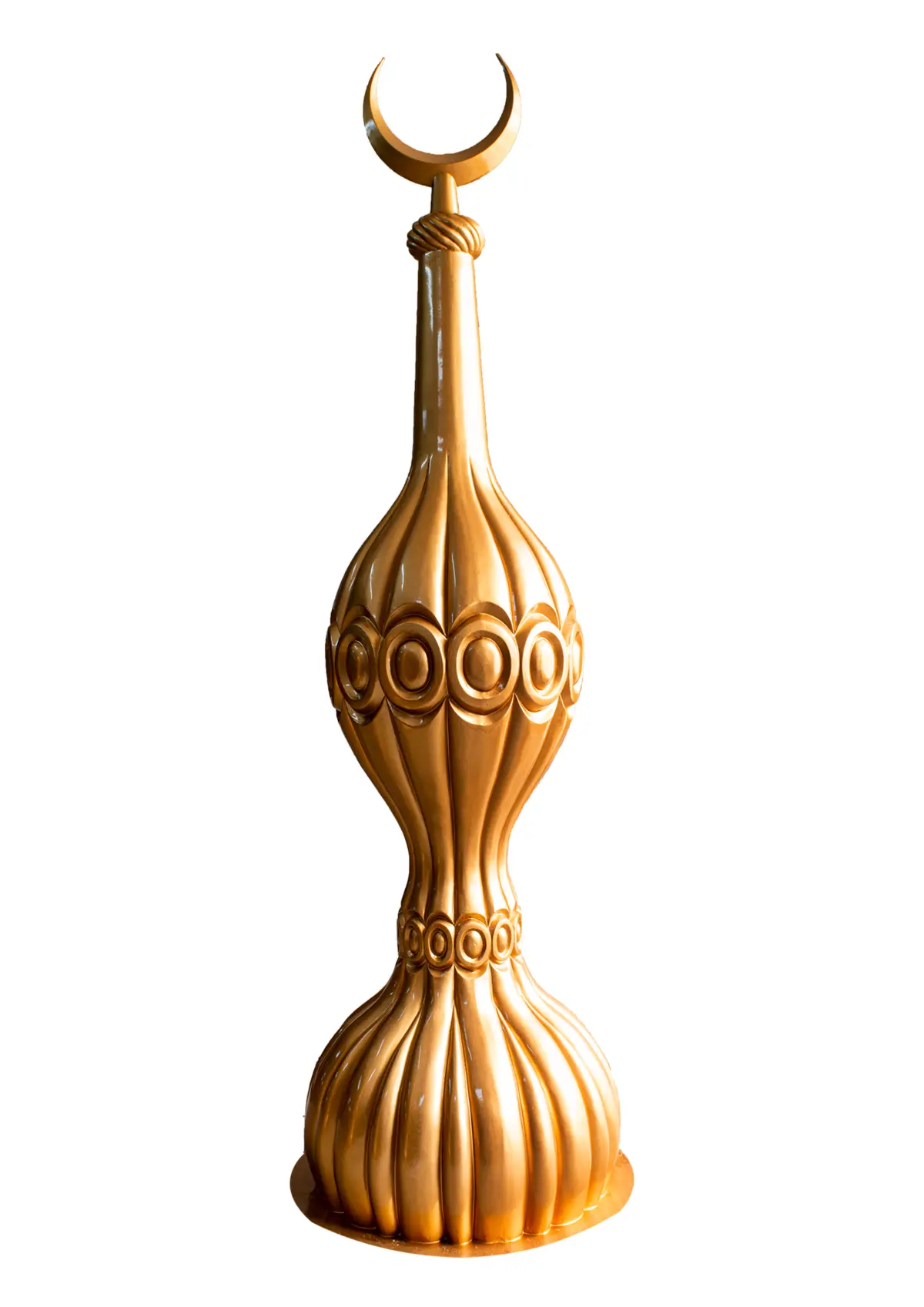

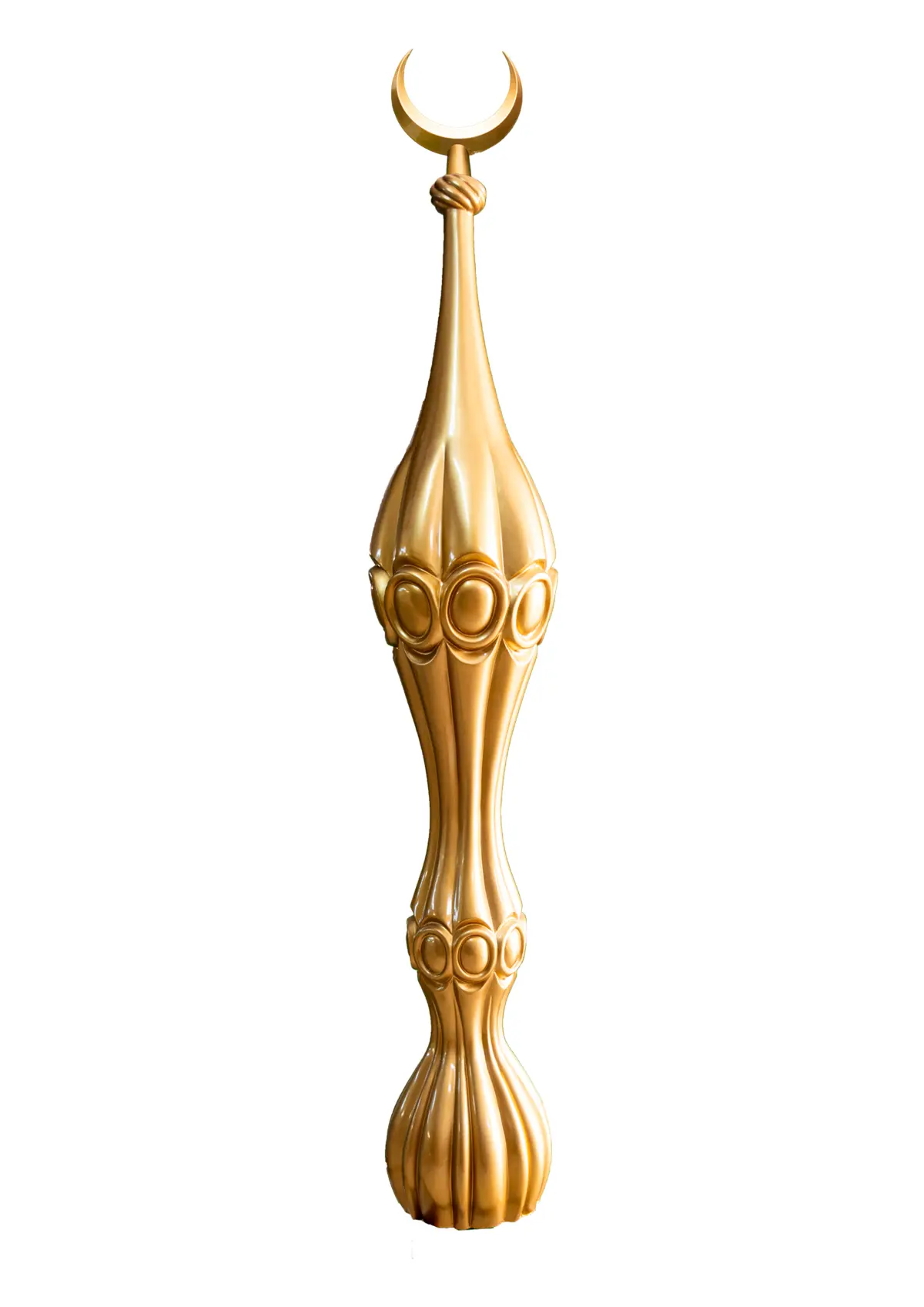

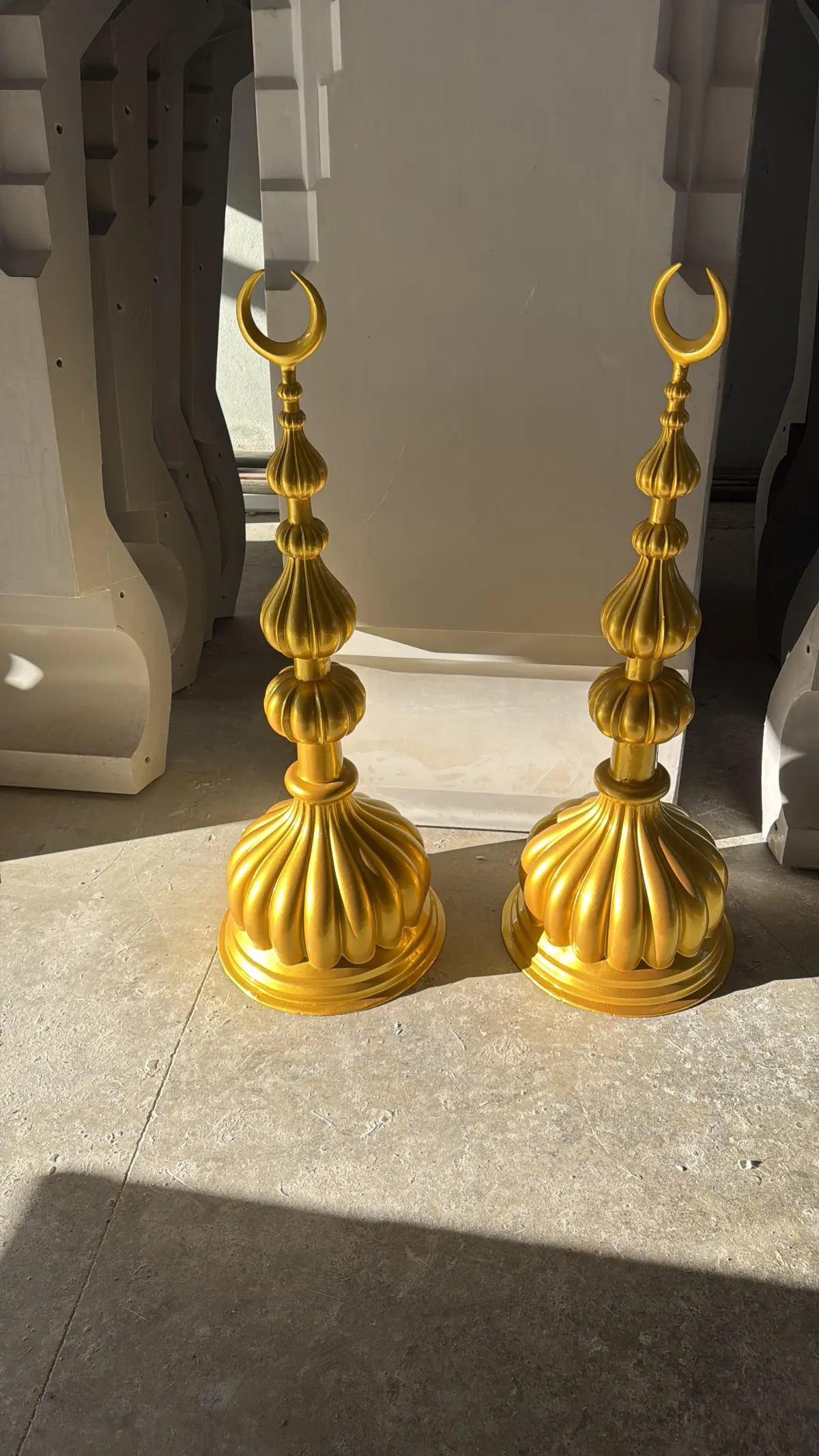

Atölyemizde alemi baştan sona üretiyoruz: tasarımın üç boyutlu modellenmesi, birebir model imalatı, negatif kalıp çıkarılması, laminasyon ve yüzey bitişi. Aşağıdaki galeride üretilmiş alemlerin sahadan fotoğrafları ile birlikte tasarım arşivimizden model çalışmaları da yer alıyor — bir camide hangi alemin nereye gideceğine bu arşive bakılarak karar veriliyor.

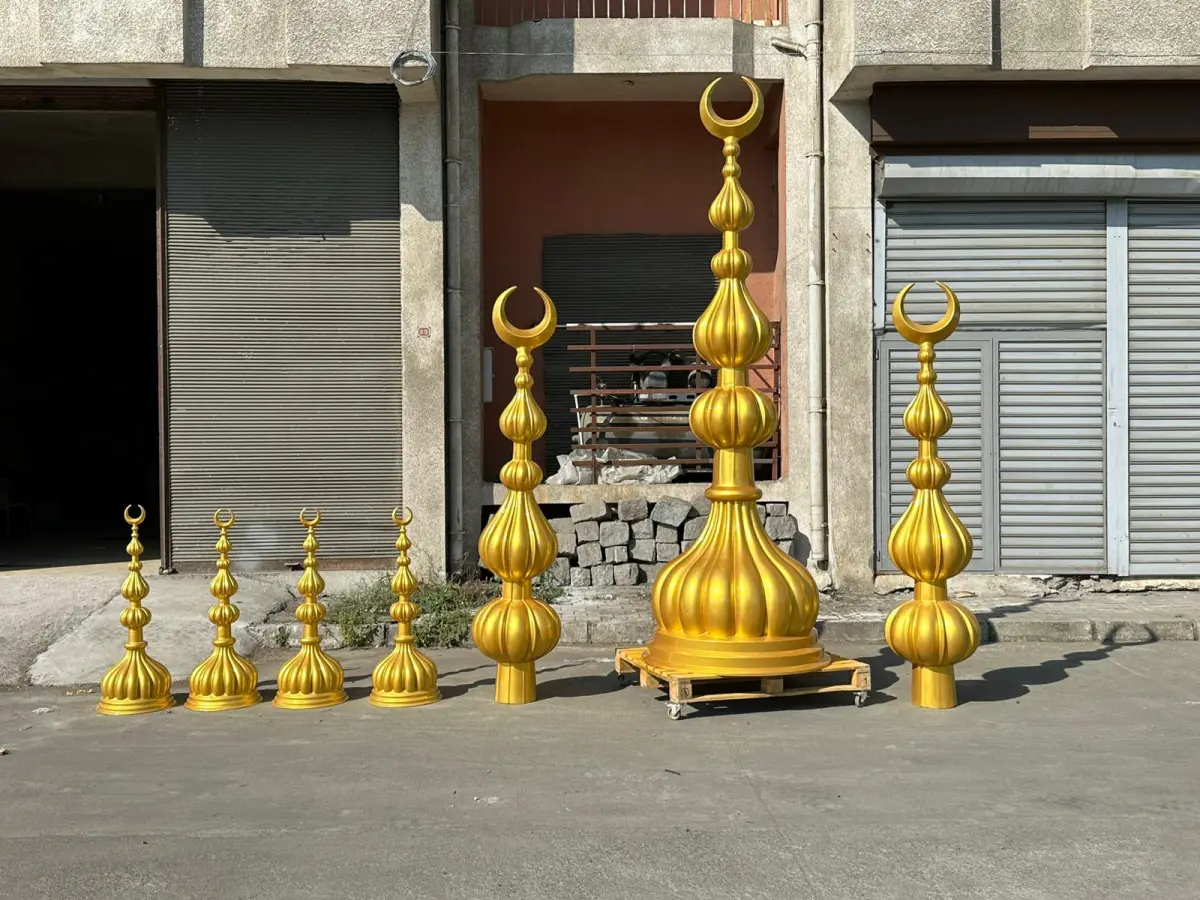

Bir camide kaç çeşit alem vardır?

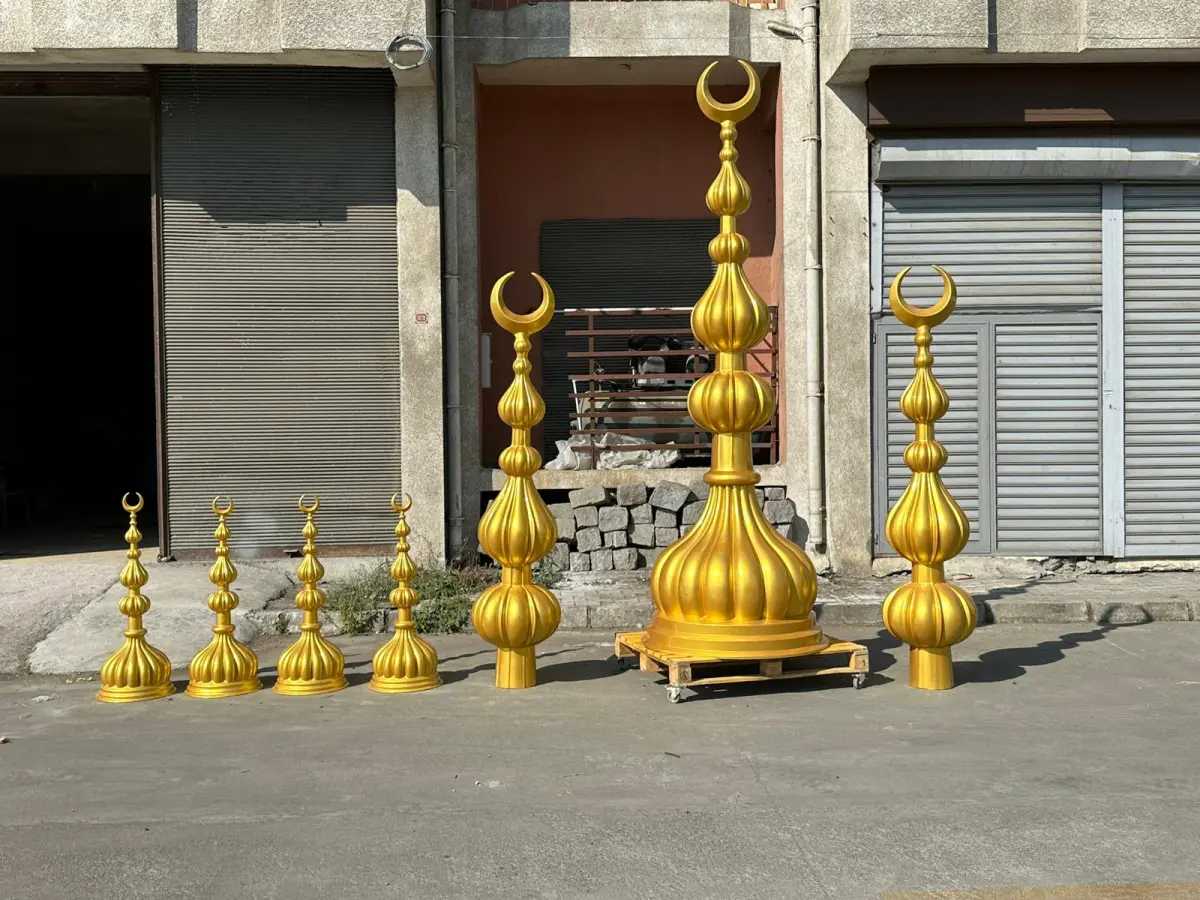

Alem yalnızca minarenin tepesine konan parça değildir. Bir caminin farklı noktalarında, farklı oranlarda alem bulunur ve her biri ayrı model ister:

• Minare alemi — en ince ve en uzun oran; uzaktan görülecek şekilde tasarlanır.

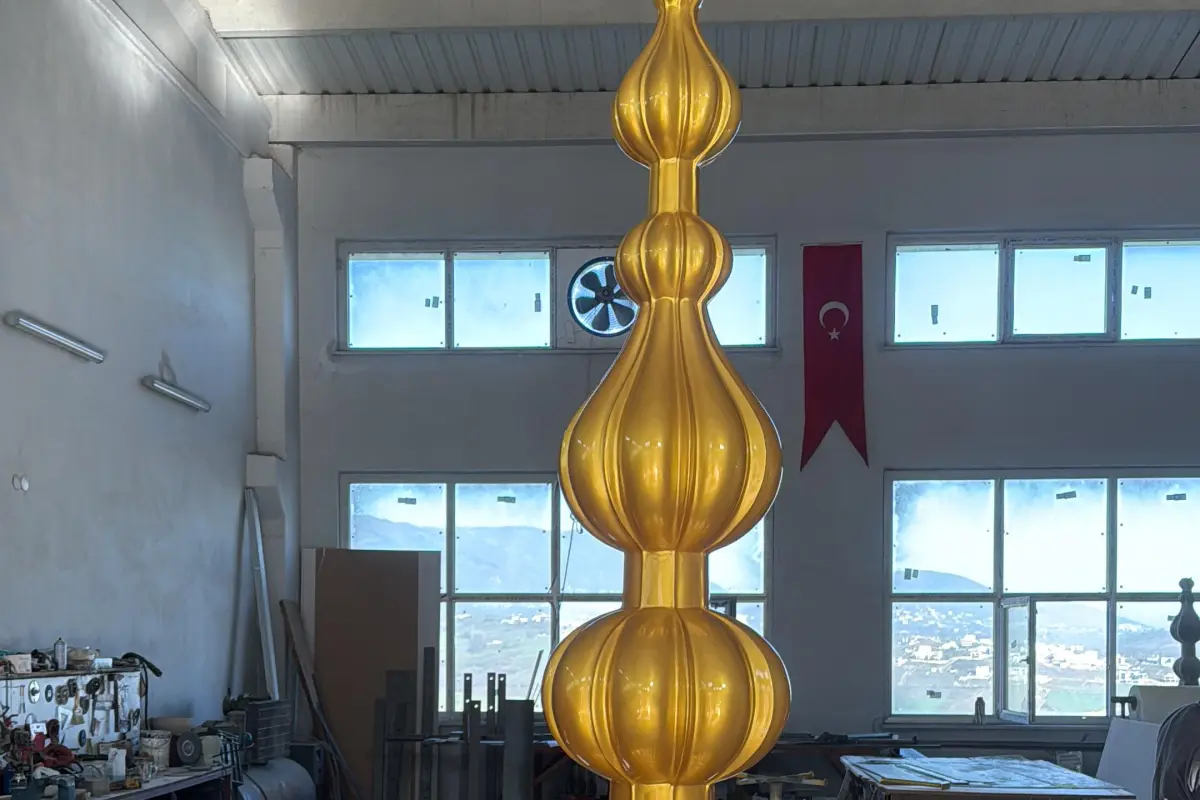

• Ana kubbe alemi — kütlenin en büyük parçasıdır, kubbe çapına göre ölçeklenir.

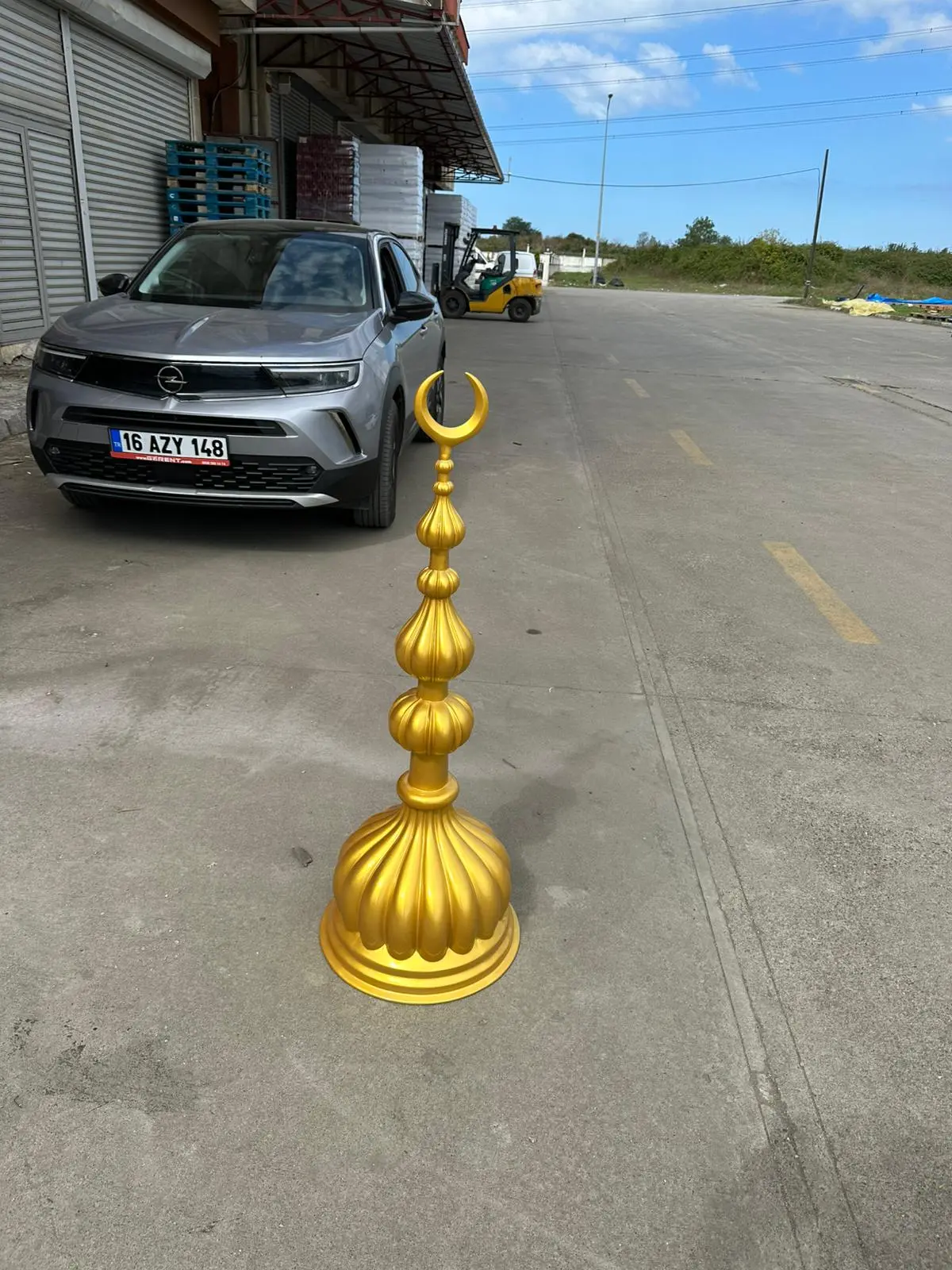

• Küçük kubbe / yarım kubbe alemi — ana kubbeyle aynı dili taşır ama küçültülmüş oranda.
• Denge kolonu (ağırlık kulesi) alemi — kubbe eteğindeki kulelerin üzerine oturur.
• Şadırvan ve giriş revağı alemleri — avlu ölçeğinde, alçak kotta görülür.

Fiberglas alem neden hafif ve uzun ömürlü?

Alemin ağırlığı yalnızca kendi taşıyıcısını değil, montaj yöntemini de belirler. Fiberglas alem, aynı boyuttaki bakır ya da dökme alemin çok altında bir ağırlıkta olur; bu da yüksekte montajı kolaylaştırır ve minare tepesindeki ankraj yükünü düşürür.

• Korozyon yapmaz — deniz kıyısı ve yüksek nemli bölgelerde metal alemin en büyük sorunu ortadan kalkar.
• Isıl genleşmesi düşüktür; ankraj noktasında yıllar içinde gevşeme yaratmaz.
• Yüzey bitişi yenilenebilir — altın varak veya boya, alem sökülmeden bakımdan geçirilebilir.

Tasarımdan montaja

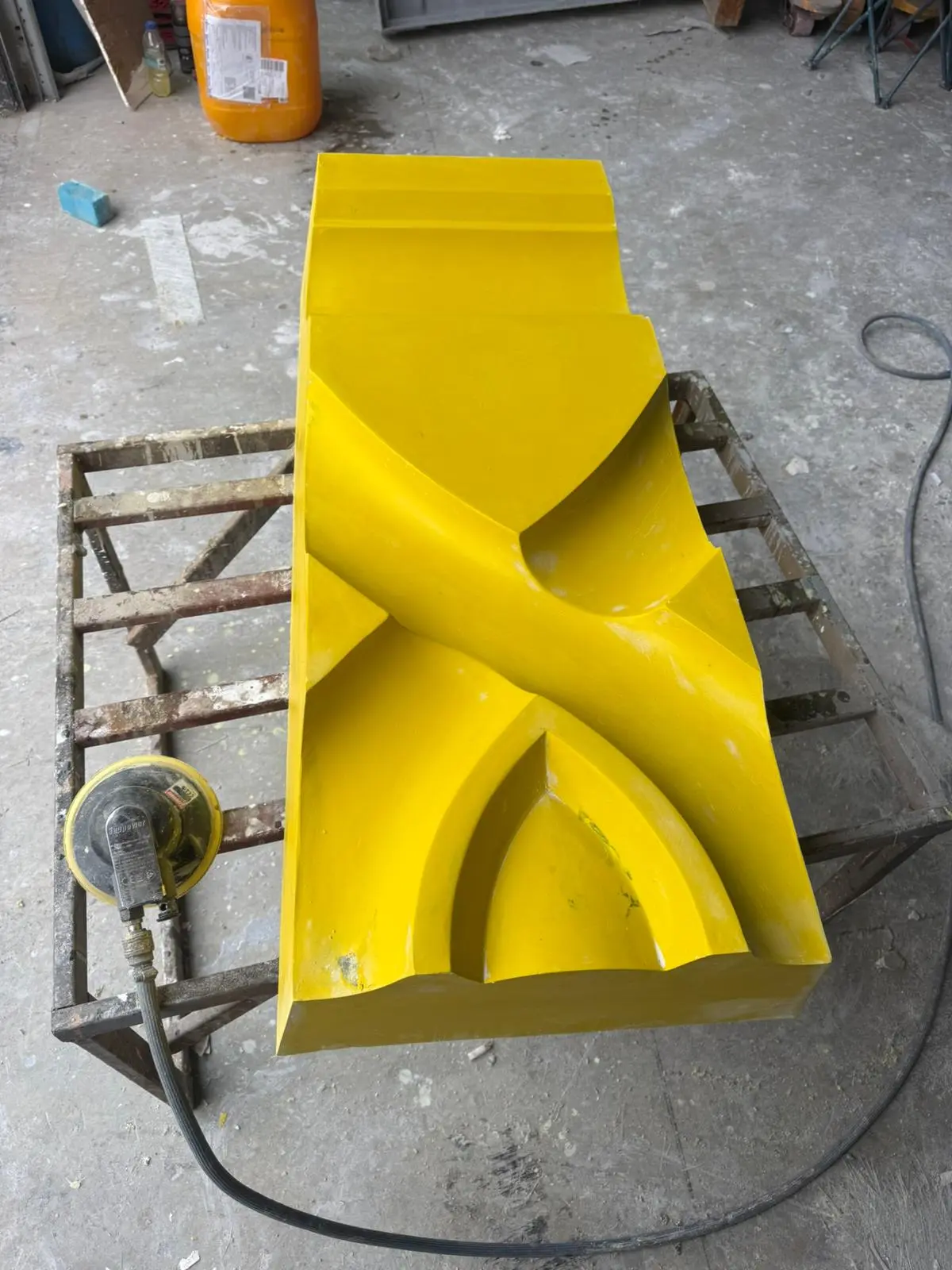

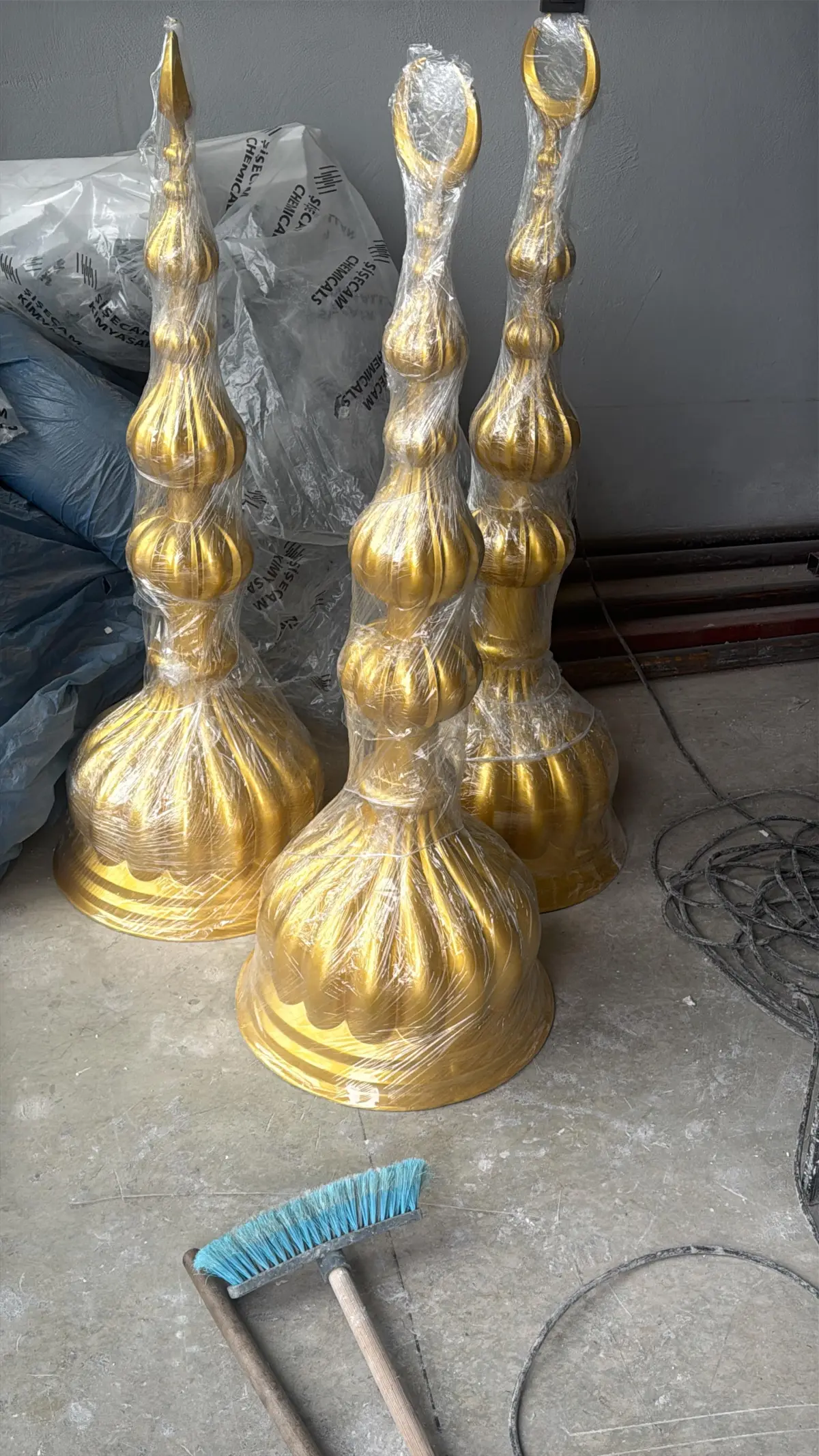

Alem üretimi beş adımda ilerler: üç boyutlu tasarım ve oran etüdü; birebir ölçekli model; fiberglas negatif kalıp; laminasyon ve çelik göbek milinin yerleştirilmesi; yüzey bitişi. Oran etüdü en çok atlanan adımdır — alem, yerden 30 metre yukarıda görülecektir, masa üstünde doğru görünen oran orada bambaşka okunur.

Çelik minare alemleri

Almanya Dortmund için hazırladığımız çelik minare tasarımında alem, gövdenin çelik diliyle uyumlu olacak şekilde etüt edildi. Çelik minarede alem, betonarme minaredekinden farklı bir bağlantı çözümü ister: göbek mili doğrudan çelik gövdeye kaynaklı flanşa oturur.
